Zo rond de jaarwisseling blijken er altijd een aantal zaken verplicht of toevallig geregeld te moeten worden. Nu aan het einde van 2023 was het een controle van de verwarming en juiste afstelling daarvan in het kader van beperking van energie gebruik. Daarbij bleek de vloerverwarming niet optimaal te werken. Zeker de pomp in dat systeem verdient aandacht omdat deze best wel aardig stroom verbruikt.

Eerst maar even vaststellen hoe de verwarming opgebouwd is. Deze is bij ons best wel anders dan bij de meeste huishoudens. Onze warmteleverancier is de stadsverwarming en dat betekent dat we altijd warmwater aangeleverd krijgen van ca 70°.
De hoofdverwarming in het hele huis gebeurd via radiatoren met uiteraard de thermostaat in de kamer voor de kamer temperatuur. In de slaapkamer en de badkamer zijn speciale thermostaatknoppen geplaatst die zelfstandig kunnen bepalen of er warmte nodig is. De vraag naar warmte kan dus op drie verschillende plaatsen geïnitieerd worden. Echter als de badkamer of de slaapkamer warmte vragen gaat die ook altijd ook naar de woonkamer. Andersom niet omdat de thermostaatkranen in de badkamer en slaapkamer dit voorkomen. Via een internet bridge worden de gegeveens beschikbaar gesteld aan een speciale app. De thermostaat in de woonkamer is het centrale regeldeel welke bekabeld in contact moet staan met de regelklep (in de retourleiding) van de stadsverwarming. In onze situatie is er echter een tussenstap gemaakt. De thermostaat is verbonden met de Raspberry micro computer welke op zijn beurd via een relais verbonden is met de regelklep. Via de software Domoticz op de Raspberry wordt het relais open of dicht gezet en daardoor de regelklep wel of niet geactiveerd. Voordeel hiervan is dat ook via Domoticz de verwarming aangestuurd kan worden en dat er tevens andere acties genomen kunnen worden.

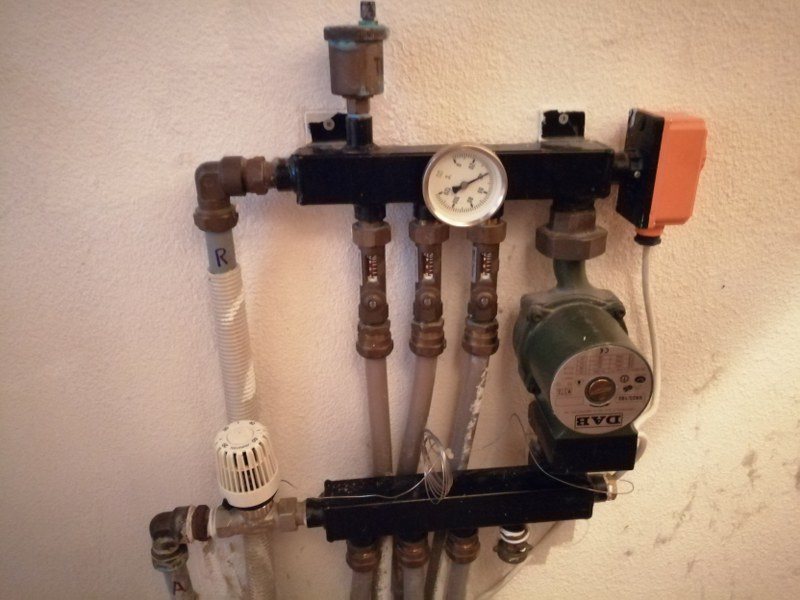

Omdat in de woonkamer tegels liggen is daar extra vloerverwarming aangelegd die er voor moet zorgen dat de vloer niet koud aanvoeld. De vloerverwarming is een bijverwarming en kan dus niet zelf op warmte vragen. Het wel of niet toevoeren van warm water aan de vloerverwarming is dus gekoppeld aan het wel of niet toevoeren van warm water aan de radiatoren.

De hele regeling van warmtevraag en wel of niet draaien van de pomp in de vloerverwarming wordt grotendeels geregeld via Domoticz.
Om de pomp aan te kunnen sturen is een schakelaar (Sonoff basic) geplaatst die door Domoticz aan of uit gezet wordt en daarmee regeld dat er wel of niet stroom naar de pomp gaat.

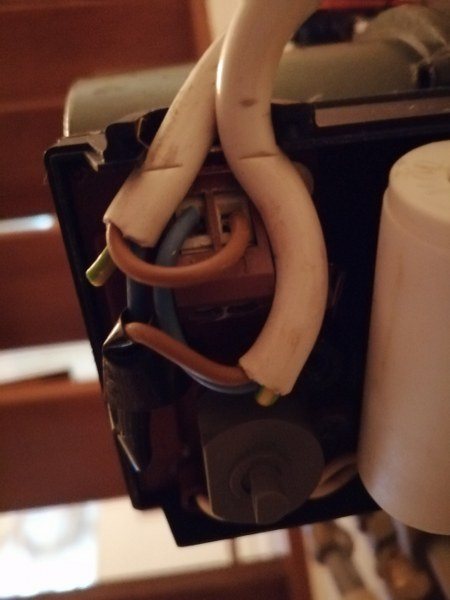

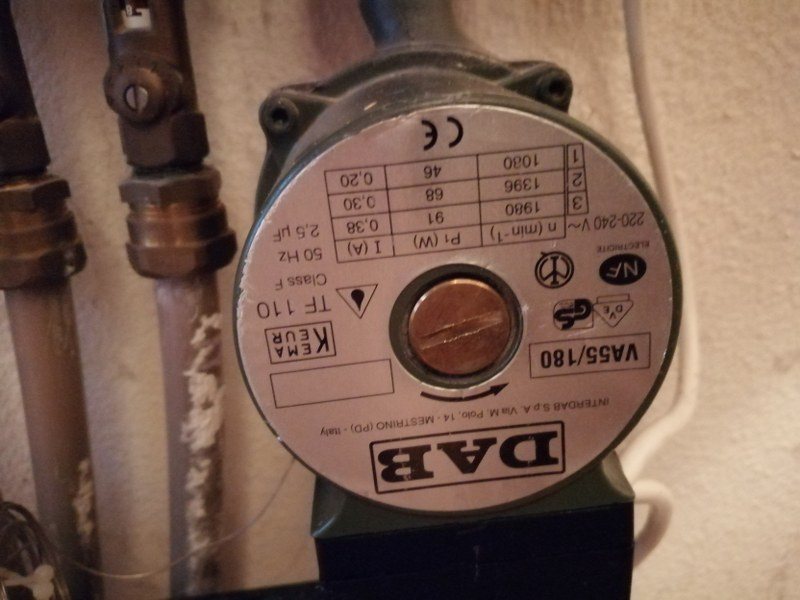

Tijdens de eerder genoemde controle bleek deze schakelaar slecht te bereiken en besloot ik dus deze te verplaatsten. Dat was het eerste deel van de klus. Bij controle ofp de werrking van de schakelaar bleek de pomp niet altijd te werken. Om err achter te komen of de pomp wel stroom kreeg op het moment dat de schakelaat aan stond, de pompaansturing bloot gemaakt. Daaruit bleek dat de pomp niet direkt stroom kreeg maar in serie stond met een temperatuurmeter. Onderzoek naar de werking van de vloerverwarming was dus nodig om dit te begrijpen.

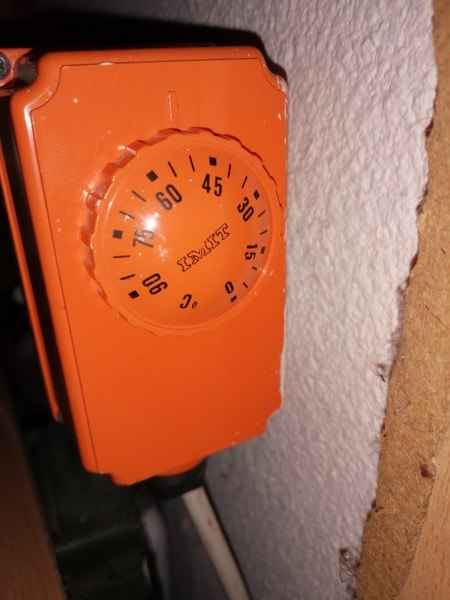

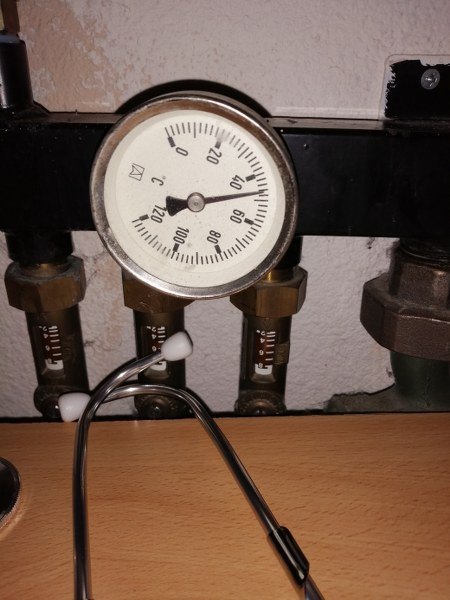

De thermostaat (rechter afbeelding) meet de temperatuur van de retourleiding (max 50 °) en zorgt er dus voor dat de pomp alleen werkt als de temperatuur van het retourwater beneden de ingestelde temperatuur blijft.

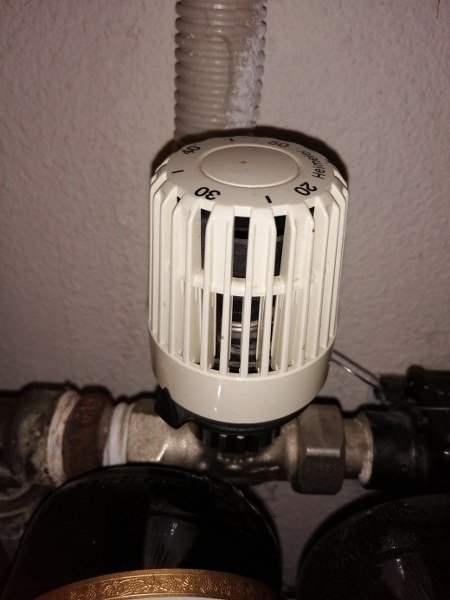

Ook in de invoerleiding zit een thermostaat (linker afbeelding) die via een voeler de temperatuur meet van het water (max 40°) dat door de pomp naar de beginpunten van de vloerverwerking stuurt. Als deze temperatuur te laag is wordt warm water toegevoegd. De ingestelde temperatuur is dus de temperatuur die de vloerverwarming ingaat.
